Optimice la eficiencia operativa de sus campos mediante un diseño de separador trifásico robusto, garantizando una segregación impecable de gas, aceite y agua en Colombia.
¿Qué es el diseño de separador trifásico?
El proceso técnico detrás del desarrollo de estas vasijas es el pilar de las facilidades de superficie modernas en la industria del upstream. Consiste en la aplicación de principios de mecánica de fluidos y termodinámica para proyectar un recipiente capaz de procesar corrientes multifásicas complejas. Para un Superintendente de Operaciones, esto implica definir parámetros críticos como tiempos de retención, velocidades de asentamiento y configuraciones internas que aseguren que el crudo salga con el BSW requerido para venta. En el contexto colombiano, donde los campos maduros presentan desafíos de emulsiones estables, este diseño debe ser lo suficientemente flexible para manejar variaciones en el corte de agua sin comprometer la integridad mecánica ni la calidad del gas asociado.
Un proyecto bien ejecutado integra no solo el cuerpo de la vasija, sino también la ingeniería de detalle de sus componentes internos como deflectores, coalescedores y extractores de niebla. El objetivo final es maximizar la productividad y minimizar el riesgo de paradas no programadas por fallas en la separación.
Separación de fluidos de pozo
La segregación efectiva de la mezcla proveniente del yacimiento es el desafío diario del Ingeniero de Producción. La separación de fluidos de pozo requiere entender la física de las burbujas y las gotas; el gas debe liberarse del líquido mientras que el agua y el aceite deben formar capas distintas por diferencia de densidad. En Colombia, el procesamiento se complica por la presencia de sólidos y parafinas. Un diseño avanzado utiliza la fuerza centrífuga o el choque inercial en la entrada para romper la energía del fluido, permitiendo una decantación más rápida y eficiente en la sección de asentamiento gravitacional.
Ingeniería de facilidades de superficie
La ingeniería de facilidades de superficie debe contemplar el separador como parte de un ecosistema integral. Esto incluye el diseño de las líneas de entrada, los sistemas de alivio de presión y la disposición de las corrientes de salida. Para las operadoras en el Valle del Magdalena o los Llanos, la facilidad debe ser modular y robusta, permitiendo un montaje rápido en locaciones remotas. La optimización de estas facilidades busca reducir el "footprint" del equipo mientras se mantiene una capacidad de procesamiento que soporte los picos de producción del campo durante su ciclo de vida.
Diseño de vasijas a presión ASME
La seguridad industrial no es negociable, por lo que el diseño de vasijas a presión ASME Sección VIII es el estándar obligatorio. Este código garantiza que el equipo soporte las presiones de operación y las sobrepresiones accidentales. El cálculo de espesores de pared y la selección de materiales certificados evitan fallas catastróficas. Para un Superintendente, contar con la estampa ASME es sinónimo de tranquilidad, asegurando que el activo cumplirá con las auditorías de integridad y operará de forma segura bajo las condiciones de temperatura y presión más severas del sector petrolero.
Control de nivel en separadores
La precisión en el control de nivel en separadores define la eficiencia del equipo. Si el nivel de interfaz agua-aceite falla, se produce el arrastre de líquidos al sistema de gas o de gas a las líneas de crudo. La instrumentación moderna, como los radares de onda guiada, permite una lectura en tiempo real incluso con presencia de espumas o emulsiones. Un buen diseño incorpora redundancia en las alarmas de alto y bajo nivel, permitiendo que la planta opere de forma autónoma y reduciendo la necesidad de intervención manual constante por parte de los operadores de campo.
Tratamiento de crudo pesado
El tratamiento de crudo pesado es una problemática recurrente en la geografía colombiana debido a la alta viscosidad del hidrocarburo. Para lograr una separación efectiva, el diseño trifásico debe incorporar sistemas de calentamiento o tiempos de retención extendidos. El desafío es evitar que el agua quede atrapada en el seno del crudo, lo que elevaría los costos de químicos desemulsionantes. Un diseño optimizado facilita la coalescencia de las gotas de agua mediante el uso de bafles internos especializados, logrando un crudo limpio que cumpla con las especificaciones de transporte por oleoducto.
Instrumentación para procesos petroleros
La instrumentación para procesos petroleros es el sistema nervioso del separador. Válvulas de control de contrapresión, transmisores de temperatura y controladores de interfaz deben ser robustos y aptos para áreas clasificadas. Para el profesional pragmático, la instrumentación debe ser fácil de calibrar y resistente a la corrosión atmosférica de las zonas tropicales. La integración de estos dispositivos en un sistema SCADA permite el monitoreo remoto de la producción, facilitando la toma de decisiones basada en datos reales y optimizando el rendimiento operativo de la batería de producción.
Optimización de producción offshore
En el creciente sector de aguas profundas en Colombia, la optimización de producción offshore exige equipos de separación compactos y ligeros debido a las limitaciones de espacio en plataformas. El diseño debe minimizar el efecto del movimiento de las olas (sloshing) en la interfaz de fluidos para mantener la eficiencia. Aquí, la ingeniería metalmecánica se enfoca en materiales resistentes a la salinidad y diseños que permitan el mantenimiento en condiciones de alta mar. Un separador eficiente en offshore es aquel que maximiza la capacidad de procesamiento por unidad de área instalada.
Fabricación de tanques en acero al carbono
La fabricación de tanques en acero al carbono sigue siendo la opción más costo-efectiva para el almacenamiento y procesamiento inicial. Sin embargo, para servicios con H2S o CO2, el acero debe tratarse o recubrirse internamente para prevenir la corrosión por picadura o agrietamiento inducido por hidrógeno. Un proceso de fabricación con soldadores certificados y ensayos no destructivos (radiografía, ultrasonido) es vital. La durabilidad del tanque depende de la calidad de la materia prima y del rigor en la aplicación de los esquemas de pintura industrial, garantizando una protección duradera en entornos agresivos.
Preguntas frecuentes
El funcionamiento de este equipo se basa en la separación mecánica por gravedad de los componentes de la corriente de pozo. Al ingresar a la vasija, un deflector de entrada reduce la velocidad del fluido, permitiendo que el gas se libere instantáneamente y suba hacia la parte superior. El líquido restante cae a la sección de asentamiento donde, debido a la diferencia de densidades, el agua se sitúa en el fondo y el petróleo flota sobre ella. Durante un tiempo de retención determinado, las gotas de agua decantan y las burbujas de gas atrapadas ascienden, logrando tres fases diferenciadas listas para ser evacuadas por sus respectivas boquillas de salida de forma controlada.
Diseño L&C Ingeniería y Construcción S.A.S. puede resolver las ineficiencias en el funcionamiento de sus sistemas actuales mediante el diagnóstico y rediseño de internos de alta eficiencia. Entendemos que un equipo que no separa correctamente incrementa sus costos operativos, por lo que aplicamos ingeniería de precisión para garantizar que el gas salga libre de líquidos y el crudo con el mínimo corte de agua. Al integrar nuestras soluciones metalmecánicas, su operadora asegura un proceso continuo y estable, optimizando la capacidad de sus facilidades de superficie y cumpliendo con los estándares de calidad más exigentes del mercado petrolero colombiano.

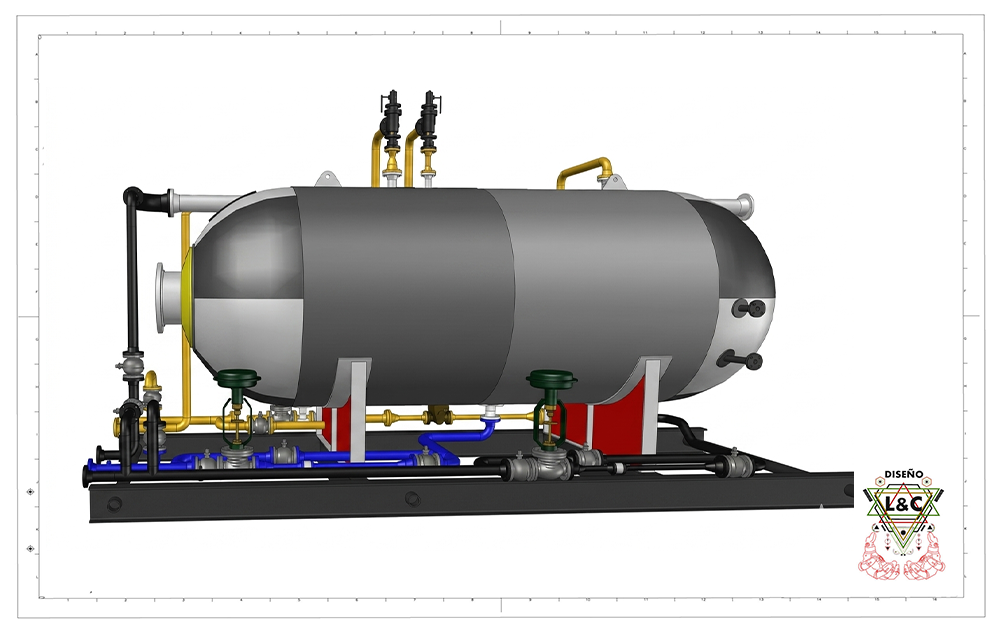

Es una vasija de presión cilíndrica, dispuesta horizontal o verticalmente, diseñada para procesar simultáneamente gas, petróleo y agua. Es el corazón de cualquier estación recolectora o batería de producción, ya que realiza la segregación inicial de los fluidos antes de que sigan su camino hacia tanques de almacenamiento o sistemas de tratamiento posterior. Estos equipos están equipados con dispositivos internos y sistemas de control de nivel avanzados que permiten gestionar la interfaz entre el agua y el aceite, lo cual es fundamental para el manejo de los grandes volúmenes de agua que caracterizan a los campos de petróleo maduros en la actualidad.
Diseño L&C Ingeniería y Construcción S.A.S. puede resolver la necesidad de nuevos activos mediante la fabricación de separadores trifásicos robustos y certificados. Cada unidad que producimos es diseñada a medida, considerando la viscosidad del crudo y las presiones específicas de sus pozos. Nuestra experiencia en ingeniería metalmecánica nos permite entregar equipos que no solo cumplen con la normativa ASME, sino que están pensados para facilitar las labores de mantenimiento y limpieza, asegurando que su Superintendente de Operaciones cuente con una herramienta confiable que maximice el tiempo de actividad y proteja la integridad de toda la batería de producción.
Este equipo realiza la función crítica de estabilizar la producción en boca de pozo, eliminando el gas libre y el agua del crudo para que este pueda ser bombeado y transportado de forma segura. Al separar el gas, previene la formación de bolsas de vapor en las tuberías y protege los compresores; al eliminar el agua, reduce significativamente el riesgo de corrosión y minimiza el costo de transporte de fluidos no deseados. Además, permite medir de forma independiente el caudal de cada fase, lo cual es vital para el control de yacimientos y para determinar la productividad real de cada pozo conectado a la facilidad.
Diseño L&C Ingeniería y Construcción S.A.S. puede resolver sus desafíos de producción mediante la implementación de sistemas de separación con instrumentación de vanguardia. Nos enfocamos en que el equipo haga su labor de forma impecable, garantizando que el agua de salida esté libre de trazas de hidrocarburo, cumpliendo así con las estrictas normativas ambientales en Colombia. Nuestras soluciones metalmecánicas están diseñadas para absorber baches de producción (slugs) sin afectar la calidad de la separación, permitiendo que su Ingeniero de Producción mantenga un flujo constante hacia los sistemas de venta y optimice el uso de químicos desemulsionantes en la planta.
El método de dimensionamiento se basa principalmente en la aplicación de la Ley de Stokes para determinar la velocidad de asentamiento de las gotas de agua en el aceite y las ecuaciones de capacidad de gas para prevenir el arrastre de líquido. Se calculan parámetros como el tiempo de retención del líquido, que debe ser suficiente para que ocurra la coalescencia, y el factor de Souders-Brown para el flujo de gas. Este proceso requiere un análisis exhaustivo de las propiedades fisicoquímicas de los fluidos, como la densidad y la viscosidad a las condiciones de operación del campo, asegurando que el diámetro y la longitud de la vasija sean los óptimos.
Diseño L&C Ingeniería y Construcción S.A.S. puede resolver la incertidumbre en el dimensionamiento de sus equipos mediante el uso de software de simulación térmica y de fluidos de última generación. No utilizamos fórmulas genéricas; analizamos los datos reales de su campo para proponer un diseño que soporte el crecimiento futuro de la producción. Nuestra ingeniería de detalle asegura que cada separador fabricado tenga las dimensiones exactas para procesar sus fluidos de pozo con la máxima eficiencia, evitando el sobredimensionamiento costoso o el subdimensionamiento operativo que suele generar cuellos de botella en las facilidades de superficie de las operadoras petroleras.
Las medidas físicas de un separador dependen del volumen de fluidos a procesar y del tiempo de retención requerido. Típicamente, los diámetros pueden variar desde las 24 pulgadas para unidades de prueba de pozos pequeños, hasta los 12 o 15 pies para estaciones centrales de gran capacidad. La longitud suele ser de 3 a 5 veces el diámetro en unidades horizontales para maximizar el área de interfaz. Además de las dimensiones externas, son críticas las medidas de los internos: la altura del vertedero (weir) y el diámetro de las boquillas de entrada y salida, las cuales deben dimensionarse para evitar velocidades erosivas o turbulencia excesiva que afecte la separación.
Diseño L&C Ingeniería y Construcción S.A.S. puede resolver las restricciones de espacio y logística mediante el diseño de configuraciones compactas que mantienen el rendimiento técnico. Si su locación en Colombia tiene limitaciones de acceso, diseñamos equipos modulares con medidas que facilitan el transporte terrestre y el izaje seguro en campo. Nuestra ingeniería metalmecánica optimiza cada centímetro de la vasija para que las medidas del equipo se traduzcan en la máxima capacidad operativa posible, garantizando que el diseño del separador sea funcional tanto en su desempeño técnico como en su integración física dentro de la infraestructura existente de su facilidad.
Determinar el tamaño correcto implica realizar un balance entre el caudal máximo esperado de líquido y la velocidad máxima permitida de gas para evitar el arrastre. Se debe establecer primero el tiempo de residencia necesario para que el agua decante por debajo de la interfaz, lo cual para crudos pesados colombianos puede requerir vasijas de mayor volumen. También se debe considerar el "slug volume" o capacidad de manejo de baches de líquido, asegurando que el separador pueda absorber incrementos repentinos de flujo sin disparar las paradas de emergencia por alto nivel. El tamaño ideal es aquel que permite una operación estable incluso en las condiciones más críticas de producción.
Diseño L&C Ingeniería y Construcción S.A.S. puede resolver esta decisión estratégica mediante estudios de ingeniería de procesos personalizados. Ayudamos a su equipo técnico a determinar el tamaño óptimo de sus separadores, equilibrando el costo de capital con la eficiencia operativa a largo plazo. Nuestra metodología incluye la validación de los escenarios de producción futura de su campo, asegurando que la inversión en activos metalmecánicos sea rentable y duradera. Con nosotros, usted obtiene la garantía de que el tamaño determinado permitirá una separación trifásica impecable, reduciendo los costos de mantenimiento y asegurando la continuidad de su operación petrolera en cualquier escenario.
